技術控 | 維特根新型 SP 154i 滑模攤鋪機“濕對濕”雙層混凝土攤鋪技術
維特根近期推出了一款新型 SP 154i 滑模攤鋪機，更新了其大型滑模攤鋪機系列。新款攤鋪機主要用于高速公路和機場道面的雙層混凝土攤鋪，取代維特根 SP 1500 機型。
靈活的混凝土滑模攤鋪機組
SP 154i 憑借其強勁的 436 hp 康明斯發動機（符合 EC Stage V/US Tier 4f 排放標準），提供了充足的動力儲備，使其能夠鋪設寬度大 16 m，厚度 450 mm 的混凝土板塊。
取決于不同的配置，維特根 SP 154i 型滑模攤鋪機，可攤鋪厚度達 450 mm，寬度為 5 至 16 m 的混凝土路面。
當攤鋪雙層混凝土?xí)r，三臺獨立的機器一起工作，形成一個攤鋪機組：底層混凝土攤鋪機、面層混凝土攤鋪機和 TCM（拉毛養生機）。在這個過程中，SP 154i 既可以作為底層混凝土攤鋪機，也可以作為面層混凝土攤鋪機。由于維特根擁有各種性能等級的機器，因此可根據不同的工況設定適宜的攤鋪機組。
面層滑模攤鋪機和
底層滑模攤鋪機
作為底層滑模攤鋪機，SP 154i 配備一個自動傳力桿插入裝置，最多 3 個自動拉桿插入裝置與一個輸料帶。在攤鋪機前進的同時，重型攤鋪模具按照設定的標高和路線進行精準攤鋪。使用電動振搗棒振搗密實混凝土。傳力桿和拉桿能夠精準地插入底層混凝土，從而形成勻質的、經濟高效的底層混凝土路面，為鋪設高質量的面層混凝土奠定堅實基礎。

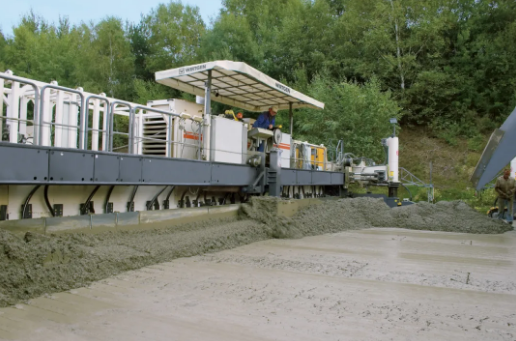

根據機器配置，SP 154i 既可用作底層滑模攤鋪機，又可用作面層滑模攤鋪機。
當 SP 154i 作為面層滑模攤鋪機時，面層用的混凝土由安裝于底層滑模攤鋪機上的輸料皮帶輸送，并分布于剛從一臺攤鋪機攤鋪出來的板面上。面層混凝土采用“濕對濕”的方式進行攤鋪，并配備專為面層攤鋪而設計的 T 型振搗棒進行混凝土的振搗和密實?；備仚C(jī)標配的重型搓平梁和級抹平器揉搓和抹平表面，以獲得平整的路面。而兩側的液壓調節的整體式或分體式邊板能夠最大程度地降低混凝土損耗。此外，特殊設計的尾模板和加長邊板可保混凝土邊緣整齊美觀。
運輸方便 安裝時間短
SP 154i 的亮點是其四條可轉向及擺動調整的履帶，無論在何種地面條件下，它都能保證出色的機動性和牽引力。而且，彼此獨立的裝置使得運輸變得容易，并且組裝和拆卸的工作量降低。SP 154i 采用高度自動化方式施工，這使混凝土滑模攤鋪更加經濟、高效。

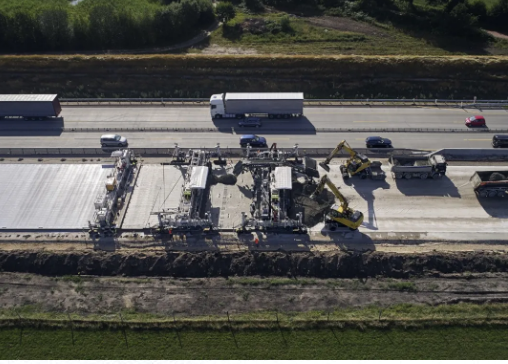

使用維特根攤鋪機機組施工，其 “濕對濕” 雙層混凝土攤鋪技術尤為經濟、高效。
