工地報告 | 維特根 SP 15 山區道路“無線” 3D 攤鋪大型排水溝

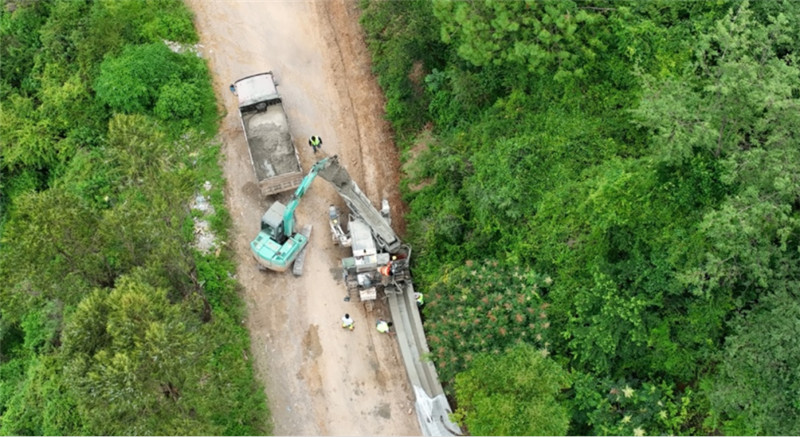

更值得一提的是，SP 15 在此次的攤鋪作業中，除了常規的基準線引導攤鋪方式，還通過與 3D 控制系統的數字技術應用，實現了無基準線精準攤鋪。通過這一數字化解決方案，滑模攤鋪可以實現不再需要預先打樁、放線和拆除基準線，基準線也不再阻礙滑模攤鋪機周圍的工作。混凝土卡車及挖機有更寬闊的操作空間，這使得材料運輸?shù)交備仚C更容易和更安全。因此，整個過程更高效、更經濟。

工況案例：

項目：昆明老 108 國道改造昆明段

地點：昆明西翥街道

應用：滑模攤鋪水泥混凝土異形溝

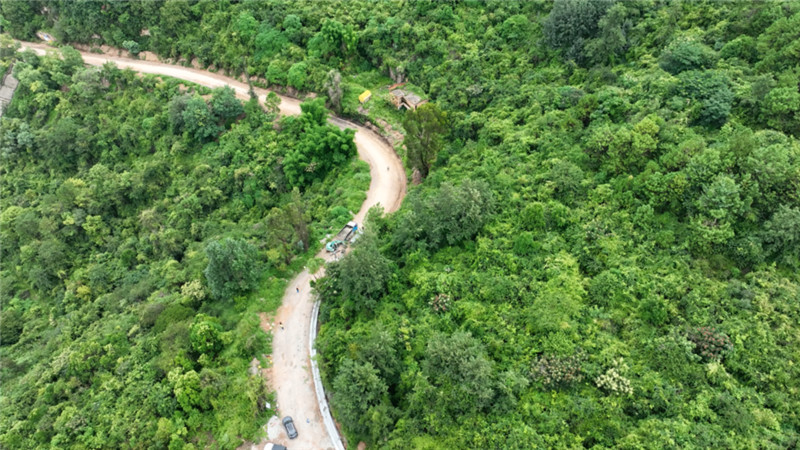

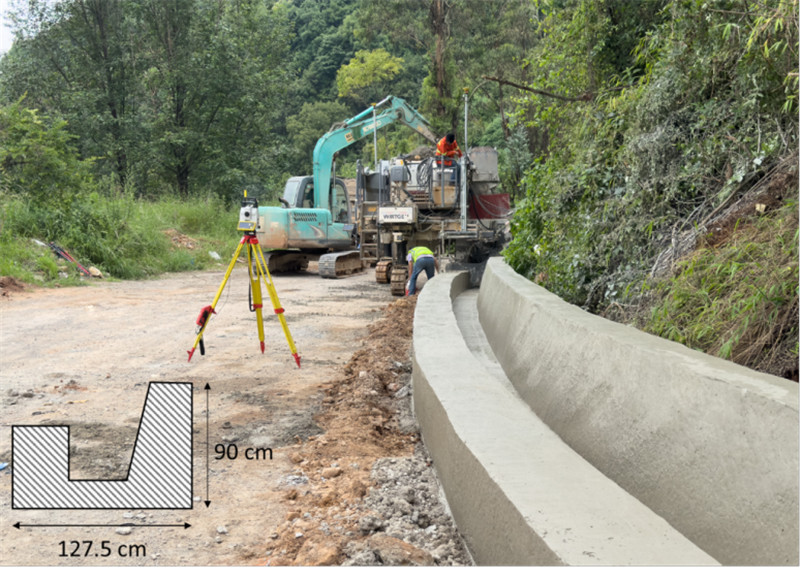

項目挑戰：昆明老 108 國道的施工路段屬于山區道路，項目要求的排水溝分為2種形狀。除了常規的排水溝，還包括了總體寬度達 1270 mm, 一側邊緣高度達 900 mm 的異形道路排水溝。結構物尺寸大，而且隨山區道路蜿蜒盤旋，普遍存在較大彎度和坡度。

因此對于施工團隊的設備操作技能，專業能力和經驗要求很高，作為引導的基準線架設過程需要加密樁子的間距，測量好基準線的標高和方向，才能確保 SP 15 發揮出優異性能，參照基準線靈活控制標高、方向和傾斜度，鋪設出符合高度、線形和坡度等設計標準的大型排水溝結構物。

承擔這一滑模攤鋪項目的專業承包商，云南環銘建設工程有限公司，是一家集公路、水利、市政、房建等多項施工資質為一體的綜合型建筑類施工企業，在道路建設領域有 10 多年的施工經驗。2017年購買第一臺維特根 SP 15 水泥混凝土滑模攤鋪機。

在維特根技術人員的幫助下，公司成功完成云南省普洱市景東縣大朝山段 46 公里水溝、路緣石的澆筑，由于維特根 SP 15 的高效率為之后的路面鋪筑搶得寶貴的時間，用戶非常認可，此后又陸續添置了多臺維特根滑模攤鋪機。

在滑模攤鋪施工領域，其施工團隊有著多種工況的豐富經驗積累，累計已完成防撞墻澆筑達 140 余公里，水溝澆筑 1800 余公里、各種小型結構件澆筑 700 余公里等施工任務。

施工團隊對 SP 15 優異的機身結構設計帶來的突出性能深有體會。兩個平行四邊形機構擺臂的前履帶和能夠液壓伸縮的后履帶，可根據項目和工況需求靈活調整前后各履帶的位置，側鋪模具能安裝在機器左右任一側。在攤鋪大尺寸的結構物或坡度道路情況下，SP 15 前面兩條履帶可以向兩側大角度張開，后履帶移向模具一側，這樣即使在大負載下工作也能保持良好的平穩性和大驅動力。

此外，SP 15 擁有多根單獨可調的液壓振搗棒，激振力大，振搗效果好，對大截面的混凝土可以振搗密實、一次成型，確保理想的混凝土材料密實度。正是得益于這些機器特點，SP 15 能夠勝任云南道路地形復雜的多種工況和不同形狀以及大尺寸水泥結構物的鋪設需求。

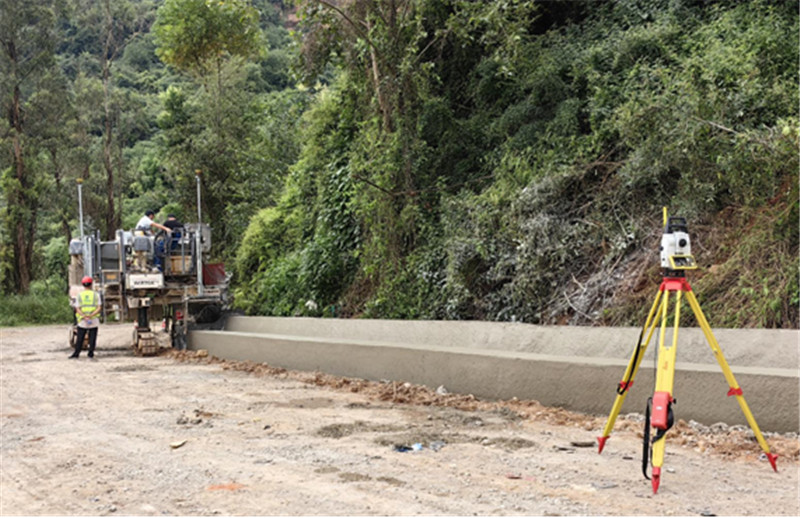

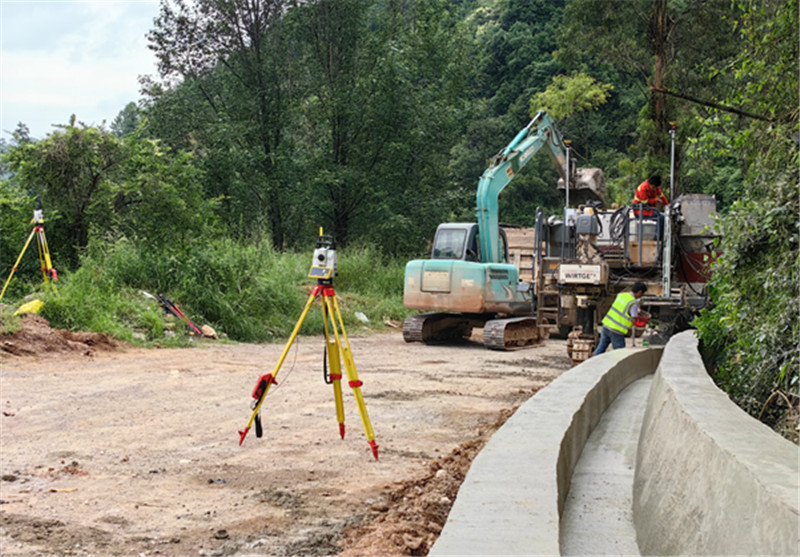

而這一次在工地試用 3D 控制系統自動導航滑模攤鋪技術也讓施工團隊留下了很深的印象。現場由自動全站儀測控滑模攤鋪機上安裝的棱鏡控制標高，由衛星導航系統控制方向，3D 導航系統與機器控制系統連接，滑模攤鋪機沿預設路徑自動前行。

攤鋪時，機器將實際位置與設定位置進行對比，精準控制標高、方向和傾斜度，使得攤鋪出的水泥結構物和設計達到完全一致。

維特根集團在數字化和智能化技術方面始終走在行業前列，致力于通過技術創新為客戶提供更高效的解決方案。

不僅僅在銑刨和攤鋪領域維特根集團 3D 數字化輔助施工系統已就緒，在滑模攤鋪領域，維特根多種型號的滑模攤鋪機同樣已就緒，配備 3D 控制系統外接口，可以很容易地與市場上主流的 3D 數字系統連接。
