技術控 | 福格勒 3D 自動化攤鋪技術
當今世界數字化技術的應用場景越來越多，在路面建設領域也同樣如此。福格勒作為路面攤鋪領域的專家，憑借其3D 自動化控制技術，為各類路面施工提供理想的解決方案。
傳統道路攤鋪施工前需要提前測量相關數據，進行點位放線等一系列準備流程，期間存在因人為因素可能導致的誤差影響且費時費力。而采用福格勒數字化自動控制技術可以省去設置引導線，顯著減少項目前期的這一系列工作量，省時省力。因而尤其適用于像機場跑道、賽車道、超級大橋等這種對路面攤鋪精度有著苛刻要求的重點項目。

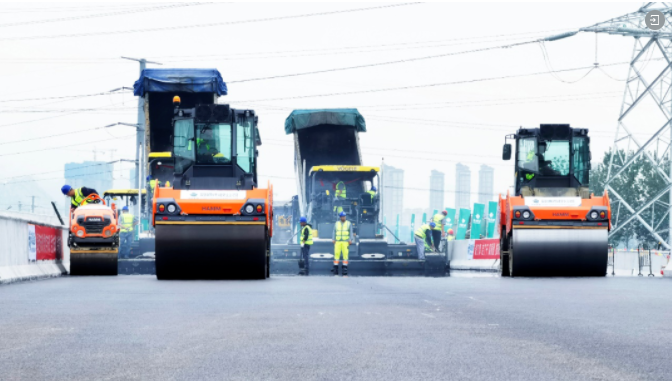

除了在海外的多個 F1 賽道，機場等項目中，福格勒這一自動化攤鋪技術在國內也有著很多的成功應用。在不久前小維為維粉們介紹的青島跨海大橋瀝青面層攤鋪的案例，就是福格勒 Navitronic Plus 3D 自動化控制技術的成功應用。為什么說福格勒的自動化攤鋪技術是真正的 3D 控制呢？這期，小維將為對技術感興趣的維粉們揭密福格勒這一黑科技的進化歷程和優勢。
初代：Niveltronic Plus 3D

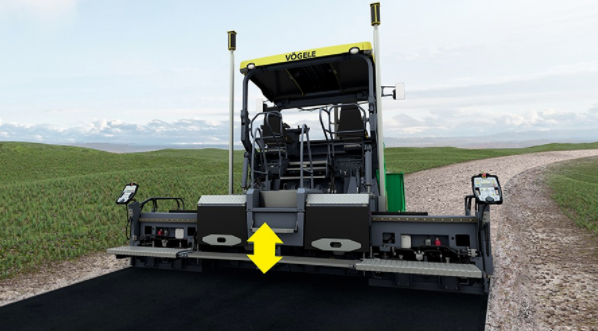

熟悉福格勒的維友們都知道福格勒久負盛名的 Niveltronic 自動縱橫坡控制系統，在 -3 系列攤鋪機上與 Ergo Plus 操控系統理想整合，是福格勒攤鋪機可以實現出眾攤鋪品質的原因之一。實際上，福格勒作為業內技術，前瞻性地早已將 Niveltronic Plus 自動縱橫坡控制系統擴展到三維控制。
它的 3D 數據接口不僅可以與常規傳感器連接，例如聲波傳感器和機械式傳感器，還可以與用于縱坡控制 3D 傳感器連接。為了實現這一點，Niveltronic Plus 3D 提供了開放式接口，允許與各廠家的定位系統配套，通過外置式 3D 傳感器，使道路攤鋪機實現了更精確的縱橫坡控制。
增強版：Navitronic Basic

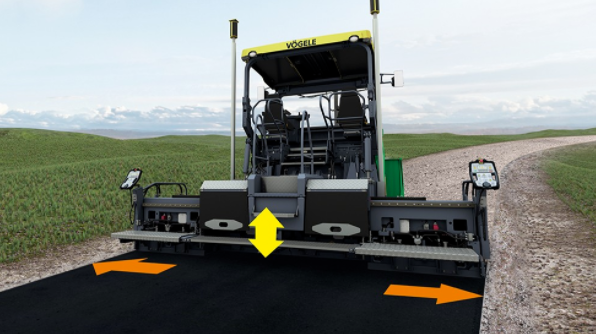

Navitronic Basic 代表了 3D 控制系統的一個新的維度，其不僅是一個普通的縱橫坡控制系統，還可實現全自動控制熨平板位置。為了達到更高的攤鋪精度，熨平板位置可由伸縮部分精確控制。為此，伸縮部分上面的位移傳感器可以決定熨平板的當前寬度。
用戶有兩種設置位置精確度的選項：他可以明確熨平板的左端或者右端作為固定基準，以便沿著這條線路進行攤鋪?；蛘咭部梢栽O置一個固定的攤鋪寬度，然后在需要攤鋪的整個路段都保持在這個位置。
伸縮部分的精準控制可以讓熨平板的寬度控制系統輕松補償攤鋪機轉向造成的偏差，使用 Navitronic Basic 控制系統，機手可以手動控制攤鋪機的行走方向，指定路線和攤鋪機位置均可顯示在攤鋪機 3D 控制系統的顯示屏上，如此一來，機手便可以精準操控機器，大大減少人為操控帶來的誤差。
新一代：Navitronic Plus 3D
Navitronic Plus 代表了道路攤鋪機上的 3D 機器控制的更高配置水準。它可以提供與 Navitronic Basic 一樣的性能特點--全自動控制縱橫坡與熨平板位置。
更重要的是，這一系統還能全自動控制攤鋪機的行走方向，這意味著由激光全站儀或 GPS 持續檢測而定位的攤鋪機可以沿著指定路線全自動行駛。攤鋪管理人員可以監控攤鋪機的位置，若有偏離指定路線的情況都將在 3D 控制系統的顯示器上顯示出來。
因此，福格勒 Navitronic Plus 技術是一款真正意義的攤鋪機 3D 控制系統， 完全實現了路面寬度、高程和轉向三個維度意義的自動化控制。
亮點
· 高精度智能 3D 控制系統，適用于福格勒輪式攤鋪機和履帶式攤鋪機
· 攤鋪機的 3D 控制系統涵蓋了整個應用，從簡單的坡度控制到熨平板位置和攤鋪機行駛方向的全自動控制
· 用于連接 3D 定位系統的開放式接口支持兼容常用系統
· 使用現有的測量數據，大大降低了測量工作的總成本
· 3D 控制系統使用數字化虛擬基準進行操作，顯著降低在施工現場安裝基準線的時間和成本
