技術控 | 創新型攤鋪工藝：福格勒熱對熱雙層順序攤鋪工藝
福格勒作為瀝青攤鋪領域的技術，有著諸多創新技術。其中福格勒熱對熱雙層順序攤鋪工藝，這一創新型技術在德國及歐洲其它國家已經有較廣泛的應用。在我國公路建設進入建養并重的時代，福格勒熱對熱雙層順序攤鋪工藝，對于大幅提高公路維修質量和效率，降低維修作業對環境和交通的影響，以及減少施工成本，尤其具有積極的意義，值得業內人士關注及嘗試推廣。
那么這一創新型攤鋪工藝特殊之處在哪？它適合于什么樣的應用情況？與傳統道路施工工藝比，有什么優勢呢？今天小維就為大家一一解讀。
熱對熱雙層順序攤鋪理念
在順序攤鋪理念中，針對緊湊型瀝青路面的修筑，福格勒提供了專門適用于“熱對熱”攤鋪的創新型工藝。
而對于傳統道路施工，福格勒熱對熱雙層順序攤鋪施工設備同樣能夠高質量、經濟性的完成。憑借順序攤鋪，福格勒攤鋪機可以將粘結層和面層一次性攤鋪完成。這樣的施工不僅使兩層之間具有理想的連接，而且兩層間形成非常好的嵌擠效果，大大延長路面的使用壽命。
值得一提的是福格勒順序攤鋪工藝，基于標準型設備，經少量改進后，便適合于“熱對熱”攤鋪。“熱對熱”攤鋪，改善了層間連接，使路面壽命更長。
源自常規攤鋪機技術的廣泛用途
無論是舊路面的維修還是新建路面，福格勒開發的順序攤鋪機器具有廣泛的用途。盡管采用的是新工藝，但是順序攤鋪施工設備，在設計上非常接近常規設備，其尺寸和重量和以前相似，同樣便于常規運輸。

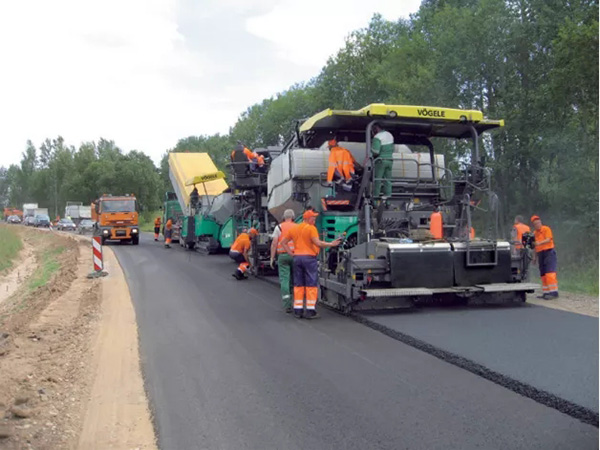

順序攤鋪工藝，車隊排成一列，熱對熱一趟鋪就，不僅效率高，顯著縮短攤鋪工期，而且機器外形緊湊，能夠進行不斷交施工（如下圖所示），從而顯著降低交通擁堵現象。

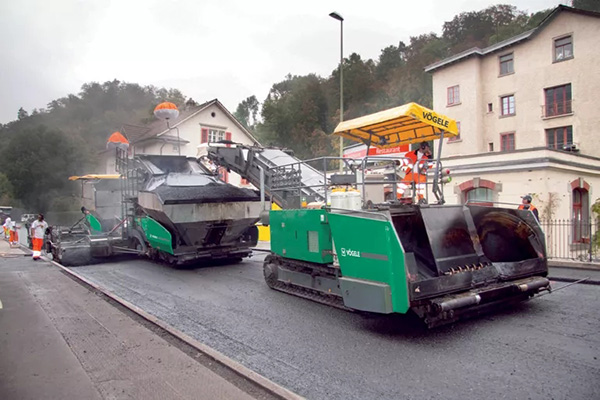

國道路面維修，攤鋪寬 3.75 — 5.25 m：單車道維修，相鄰車道仍開放交通
福格勒熱對熱雙層順序攤鋪工藝的工作寬度為3-8 m，采用該技術能夠使縣鄉道路、國省公路甚至高速公路的維修或新建路面施工，擁有質量高、成本低、工期短的效果。

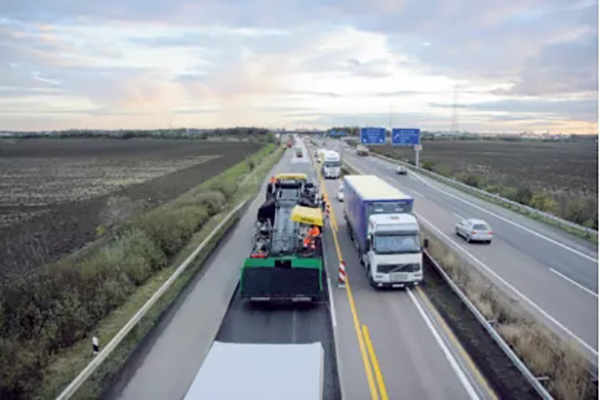

高速公路路面維修，攤鋪寬度 4 m：運輸車道的維修，相鄰車道仍開放交通

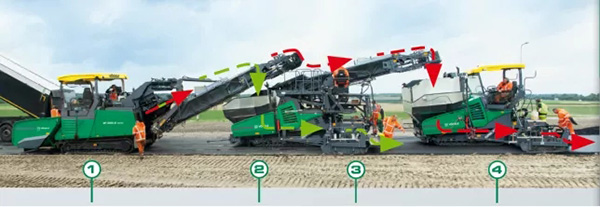

解讀福格勒熱對熱雙層順序攤鋪的機器技術
① MT 3000-2 雙級皮帶型轉運車 ：
該轉運車，是順序攤鋪機組中的機器。它交替的接受來自運料卡車的面層和粘結層材料，并將它們分別輸送給粘結層攤鋪機的附加料斗或轉運模塊的料斗，再由轉運模塊輸送給面層攤鋪機的附加料斗。
② 2100-3 IP攤鋪粘結層 ：
攤鋪粘結層的 2100-3 IP 攤鋪機，在2100-3 L標準型上稍作改進而成，裝備有面層材料專用轉運模塊。該機器的功用是攤鋪具有高密實度、更高抗變形能力的粘結層。福格勒 2100-3 IP，裝備強夯、液壓伸縮式、AB 600 TP2 Plus型熨平板。
③ AB 600 TP2 Plus型強夯熨平板：
熨平板是順序攤鋪的技術關鍵，而源自福格勒獨特的液壓脈沖驅動技術的 AB 600 TP2 Plus型強夯熨平板，裝備兩個壓力梁。實踐證明，經 AB 600 TP2 Plus型熨平并壓實的粘結層， 具有足夠高的壓實度，能夠確保面層攤鋪機在其上行走。
④ 常規面層攤鋪機：
如一臺為標準型設計的、普通的福格勒 1880 L攤鋪機用來攤鋪面層。可裝備容量 25 t 的、保溫型附加料斗。附加料斗就放置在攤鋪機的標準料斗內。
順序攤鋪的工藝優點
1. 理想的平整度
傳統的筑路工藝，分基層、粘結層和面層3次攤鋪，加上攤鋪機本身具有的“自找平特性” 可以確保一層比一層平整，從而獲得理想的路面平整度。
而順序攤鋪工藝，盡管是“熱對熱”攤鋪，同樣也能獲得理想的路面平整度。得益于福格勒強夯技術，視材料的不同，粘結層的壓實度能夠達到 98 % 以上，就像已經經過壓路機壓實一樣。
換句話說：順序攤鋪時的面層，“熱對熱”的攤鋪在具有與傳統施工方法同樣品質的粘結層上。順序攤鋪對基層的平整度并無特殊要求。
2.減少壓路機工作量
得益于福格勒強夯技術，順序攤鋪后粘結層的壓實度足夠高，因此只需要中等重量的壓路機跟在順序攤鋪機組后面進行壓實即可，而不需要輕、重型壓路機的階梯式施工，從而降低了損害攤鋪平整度的風險。
3. 福格勒強夯技術 造就明顯的分層
憑借福格勒強夯技術，可以有效防止面層材料與粘結層材料的混合，能夠產生明顯的分層效果，進而獲得理想的面層攤鋪質量。另外，在攤鋪時任何位置均能夠測量鋪層厚度，這顯著提高了鋪層厚度監視的方便性。

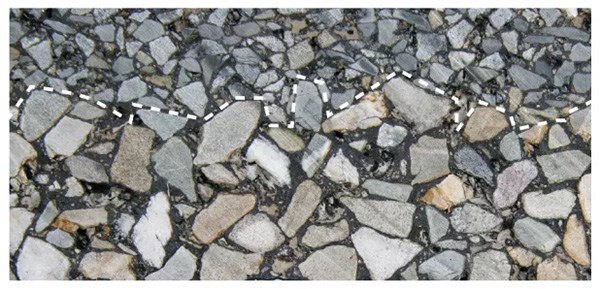

順序攤鋪，能夠獲得優異的層間骨料嵌擠效果和明顯的分層效果
4. 采用標準機型的轉換型，提高機器利用率
順序攤鋪機組中的轉運車和面層攤鋪機，不需要任何轉換，便能夠在任何時候用于傳統攤鋪施工。尤其是 2100-3 IP 粘結層攤鋪機上的轉運模塊，拆裝更方便。
5. 節約時間，降低施工成本
裝備 AB 600 TP2 Plus 型強夯液壓伸縮式熨平板的 2100-3 IP 攤鋪機，能夠單獨進行高密實度基層的攤鋪施工。比如18 cm 的基層就可以一次攤鋪完成，而非兩層 9 cm 的攤鋪施工，從而節約時間，降低施工成本。對于這類困難工況，福格勒強夯熨平板的壓力梁的驅動壓力，能夠無級調節到 110 bar。
6. 易于操縱、施工可靠
順序攤鋪施工的操作，在很大程度上與常規攤鋪施工相同。而對于找平系統的操作，機組人員完全可以搬用從傳統攤鋪施工中所獲得的知識和經驗。
小維有話說
綜上所述，相信維粉們通過對福格勒熱對熱雙層順序攤鋪工藝的技術特點，應用以及優勢的了解，已經能感受到這一創新工藝，在當前我國公路進入建養并重階段，對于大幅提高公路維修質量和效率，降低維修作業對環境和交通的影響，以及減少施工成本方面可帶來的利好前景，值得業內人士進一步關注及嘗試推廣。
如您想了解更多產品及應用信息，您可以直接聯系江西亮達公司，我們的人員將根據您的具體需求提供更有針對性的建議。
